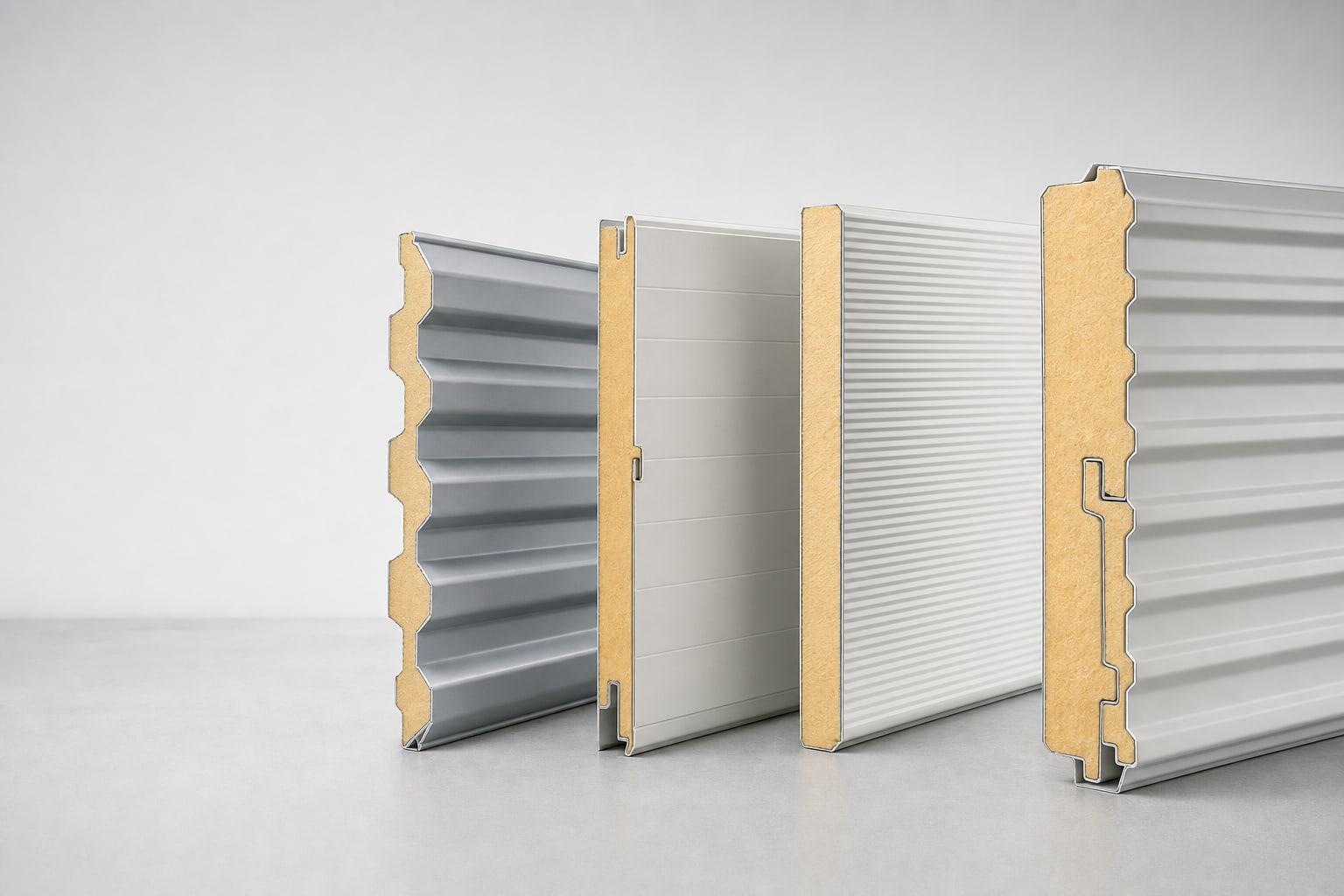

Sendvičové panely vyzerajú na stavbe veľmi podobne: plech z oboch strán, tuhé jadro vnútri, zámok na hrane. V katalógu však vidíte štyri označenia — D, S, U a CH — a práve tie rozhodujú, či panel poputuje na strechu haly, na fasádu, na priečku alebo do chladiarne.
V tomto sprievodcovi rozoberáme štyri typy sendvičových panelov insPIRe® a ukazujeme, podľa čoho spoznáte, ktorý si vybrať pre svoj objekt. Na konci nájdete tabuľku výberu a zoznam vecí, ktoré sa oplatí ujasniť ešte pred objednávkou.
Jadro majú spoločné — líši ich úloha
Každý sendvičový panel insPIRe® má rovnakú skladbu: jadro z tuhej polyizokyanurátovej peny (PIR) uzavreté medzi dvoma krycími vrstvami z oceľového plechu, obojstranne pozinkovaného podľa normy EN 10346 a pokrytého organickým polyesterovým lakom s hrúbkou vrstvy 25 μm. Za izoláciu zodpovedá jadro — vďaka jedinečnej receptúre peny je lambda iba 0,022 W/(m·K), teda patrí k najnižším na trhu. Práve preto sendvičový panel nevyžaduje pridávanie samostatnej vrstvy zateplenia: je súčasne konštrukciou, izoláciou aj povrchovou úpravou.
Všetko ostatné sú rozdiely, ktoré rozhodujú o použití: tvar profilovania plechu, konštrukcia zámku, spôsob kotvenia a šírka panela. Tesnosť spojov vo všetkých typoch zabezpečuje polyuretánové tesnenie PUS, nanášané už vo výrobe — na stavbe ho netreba dopĺňať. Spoločný je aj rozsah dĺžok: štandardne od 2000 do 12 000 mm, na individuálnu objednávku až do 16 500 mm.
insPIRe® D — strešný, na pokrytie haly
Typ D je strešný panel: slúži na zhotovenie strešného plášťa pri konštrukciách stavaných zo sendvičových panelov. Spoznáte ho hneď podľa vonkajšieho profilovania T — trapézového, ktoré rovnomerne rozkladá dlhodobé zaťaženie a chráni ochranné vrstvy plechu pred poškodením. Zospodu je profilovanie líniové (L). Panel sa kotví skrutkami do drevenej, oceľovej alebo železobetónovej konštrukcie a montáž uľahčujú vyprofilované hrany.
Najdôležitejšie projektové obmedzenie sa týka spádu: minimálny sklon strešnej roviny je 3° (5,2 %) pri streche bez svetlíkov a 5° (8,7 %), ak sa panely spájajú po dĺžke. Modulová šírka je 1000 mm (celková 1104 mm) a hrúbky jadra dostupné v obchode sú 40, 60, 80, 100, 120 a 160 mm.
insPIRe® S — stenový štandardný, viditeľné kotvenie
Typ S je základný stenový panel: na vonkajšie výplňové steny a vnútorné priečky v objektoch so skeletovou konštrukciou. Montovať sa dá zvisle aj vodorovne, ako jednopoľové aj viacpoľové prvky — je to najflexibilnejší variant, pokiaľ ide o spôsob uloženia na budove.
Veľký polomer profilovania zámku zaisťuje neporušenosť ochranných vrstiev krycieho plechu a dvojitý zámok spájajúci panely zodpovedá za vysokú požiarnu odolnosť. Na výber je najširšia paleta profilovaní: vonkajšie L (líniové), M (mikroprofilované), F (vlnité), R (drážkované) a P (hladké), vnútorné L alebo P. Modulová šírka 1000 mm (celková 1020 mm), hrúbky od 40 do 120 mm. Kotvenie je viditeľné zo strany fasády — a to je jediná vec, ktorá odlišuje tento typ od nasledujúceho.
insPIRe® U — stenový so skrytým spojom
Typ U má presne to isté použitie ako S — výplňové steny a priečky v skeletovej konštrukcii, zvislá alebo vodorovná montáž — no odlišuje ho skryté kotvenie, zvonku neviditeľné. Skrutky sa schovajú v zámku, takže na fasáde nevidno rady hlavičiek. V spojení s estetickým profilovaním plechu to dáva podstatne jednotnejšiu, „hladkú“ fasádu — preto sa U volí všade tam, kde má budova vyzerať reprezentatívne: administratívne budovy, showroomy, obchodné objekty, čelné fasády hál.
Ostatné parametre sú spoločné pre celú rodinu: rovnaké jadro, rovnaká krycia vrstva, rovnaký dvojitý zámok aj tesnenie PUS. Modulová šírka 1000 mm (celková 1050 mm), hrúbky od 60 do 140 mm, vonkajšie profilovania L, M, F, R a P. Na montáž tohto typu je určená špeciálna rozperná podložka PM1, ktorú nájdete v príslušenstve.
insPIRe® CH — chladiarenský, do chladiarní a mraziarní
Typ CH je špeciálny panel, určený na steny a stropy priestorov vyžadujúcich zníženú teplotu: chladiarní (t > 0 °C) a mraziarní (t < 0 °C) aj iných objektov s riadenou teplotou a vlhkosťou. Dajú sa z neho stavať samostatne stojace budovy alebo vyčleniť priestory so špeciálnym určením vnútri už existujúcej haly.
Kľúč je v hrane. Frézované hrany, dvojité zámky a labyrintové zakrivenie hrany jadra spôsobujú, že spoj panelov netvorí tepelný most — a pri rozdiele teplôt rádovo niekoľko desiatok stupňov práve spoje rozhodujú o prevádzkových nákladoch chladiarne. Preto aj hrubší rozsah: od 100 do 200 mm jadra. Modulová šírka 1000 mm (celková 1020 mm), vonkajšie profilovania L, M, F a R, vnútorné L alebo P.
Ktorý sendvičový panel vybrať? Rýchla tabuľka
| Použitie | Typ | Prečo |
| Strecha haly, prístrešku, hospodárskej budovy | insPIRe® D | trapézový profil prenáša zaťaženie; spád min. 3° |
| Výplňová stena haly, skladu, hospodárskej budovy | insPIRe® S | univerzálny, najviac profilovaní, montáž zvisle aj vodorovne |
| Priečka vnútri budovy | insPIRe® S | stačí štandard, viditeľné kotvenie neprekáža |
| Reprezentatívna fasáda, administratívna budova, showroom | insPIRe® U | skrytý spoj — žiadne viditeľné skrutky, jednotná fasáda |
| Chladiareň, mraziareň, dozrievacia komora | insPIRe® CH | labyrintový spoj bez tepelných mostov, hrúbky do 200 mm |
Pred objednávkou — päť vecí na ujasnenie
- Dĺžka panelov. Štandardne od 2000 do 12 000 mm, na individuálnu objednávku do 16 500 mm. Panely sa režú na mieru, takže sa oplatí mať pripravený rozkres stien a strešných rovín — čím menej rezania na stavbe, tým menej odpadu.
- Modulová šírka, nie celková. Počet panelov počítajte z modulovej šírky (1000 mm), pretože toľko plochy reálne zakryje jeden kus. Celková šírka (1020, 1050 alebo 1104 mm) zahŕňa presah zámku, ktorý zachádza pod susedný panel.
- Farba RAL — zvlášť zvonku a zvnútra. Sendvičové panely insPIRe® sú dostupné v niekoľkých vonkajších a vnútorných odtieňoch RAL; vnútri sa najčastejšie volí svetlý odtieň, aby sa hala presvetlila.
- Profilovanie krycieho plechu. Pri stenách je to čisto vizuálne rozhodnutie (L, M, F, R, P), pri streche konštrukčné (T). Oplatí sa prijať ho spolu s projektantom fasády, pretože profilovanie vidno zďaleka.
- Príslušenstvo rovno do košíka. Skrutky do sendvičového panela vybrané podľa podkladu (oceľ, drevo, betón), hrebeňové tesnenia, trapézové záslepky a strešné kalotky — komplet obvykle vyjde lacnejšie a rýchlejšie než dokupovanie chýbajúcich drobností počas montáže.
Kde kúpiť sendvičové panely PIR
Všetky štyri typy nájdete v kategórii sendvičové panely PIR: insPIRe® D (strešný), insPIRe® S (stenový štandardný), insPIRe® U (skrytý spoj) a insPIRe® CH (chladiarenský). Na každej karte vyberiete hrúbku jadra a kompletné montážne príslušenstvo vložíte do jedného košíka.
Nie ste si istí, ktorý typ sa hodí na váš objekt? Kontaktujte nás — pomôžeme vám vybrať typ, hrúbku aj dĺžku panelov. Objednávky expedujeme zo skladu vo Woli Batorskej.
Najčastejšie otázky
Čo znamenajú označenia D, S, U a CH?
Sú to typy sendvičových panelov insPIRe® rozlíšené podľa úlohy: D je strešný, S stenový štandardný s viditeľným kotvením, U stenový so skrytým spojom a CH chladiarenský, do chladiarní a mraziarní. Jadro z peny PIR aj oceľové krycie vrstvy majú spoločné — líšia sa profilovaním, konštrukciou zámku, spôsobom kotvenia a šírkou.
Čím sa líši viditeľné kotvenie od skrytého?
V paneli S prechádzajú skrutky cez vonkajšiu kryciu vrstvu a zostávajú viditeľné na fasáde. V paneli U sa spoj schová v zámku a zvonku ho nevidno, vďaka čomu stena pôsobí ako jednotná plocha. Rozdiel je vizuálny a architektonický — tepelné parametre jadra zostávajú rovnaké.
Akú hrúbku sendvičového panela vybrať?
Hrúbka sa volí podľa požadovaného tepelného odporu konštrukcie a určenia objektu, bez ohľadu na typ panela. Nevykurovaný prístrešok či skladová hala si vystačia s tenším jadrom, stena vykurovanej výrobnej haly vyžaduje viac a chladiareň s mraziarňou sú zvyčajne v hornej časti rozsahu, teda 160 – 200 mm.
Vyžaduje sendvičový panel ešte dodatočné zateplenie?
Nie. Za izoláciu zodpovedá jadro z peny PIR s lambdou 0,022 W/(m·K), takže panel je súčasne konštrukciou, izoláciou aj povrchovou úpravou a samostatnú vrstvu zateplenia netreba dopĺňať. Tesnosť spojov navyše zabezpečuje polyuretánové tesnenie PUS, nanášané už vo výrobe — na stavbe sa nedopĺňa.
