Izolačné skrutky GTS-B samovrtné bal. 100 ks
0
Popis

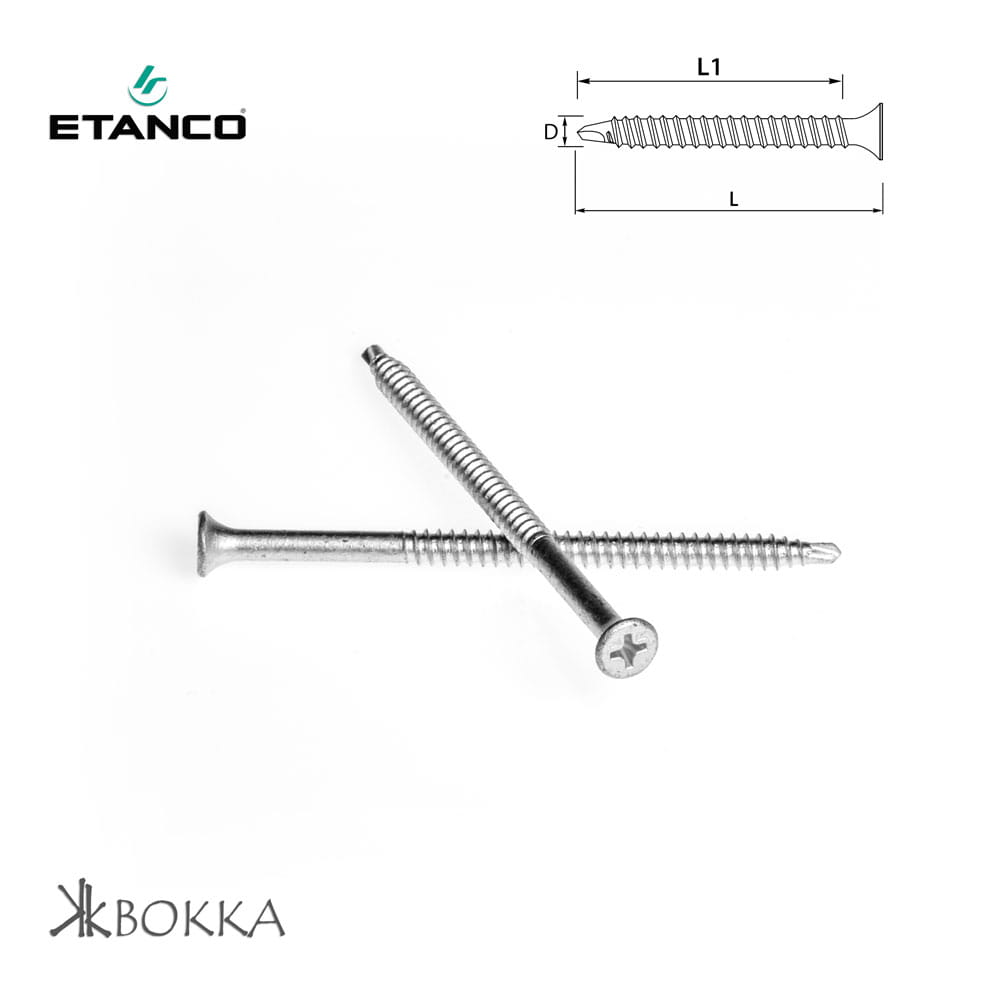

Spojovače z uhlíkovej ocele povrchovo kalenej, s redukovaným vrtným hrotom, jemným závitom a trúbkovou hlavou so zárezom PH2 alebo TORX25. Dodatočne pokryté antikoróznym povlakom typu gRey.coat.
-

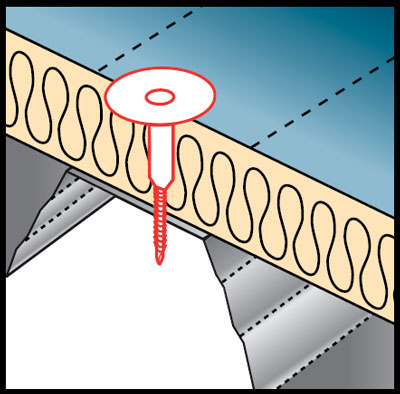

Montáž na oceľovom podklade
Tuleja G2 + Skrutka GTS-B
V kombinácii s plastovou tulejou ETANCO G2 určené na upevnenie izolačných dosiek v aplikáciách plochých striech na oceľovom podklade - na trapézovom plechu s hrúbkou max. 1,25 mm.
Nasledujúca tabuľka ukazuje, ako vybrať spojovač GTS-B správnej dĺžky s tulejou G2 pri montáži izolačných dosiek na tenký oceľový plech.
Výber spojovačov GTS-B s tulejami G2 - montáž na trapézovom plechu
Hrúbka zateplenia: 50 mm
Tuleja G2: 35 mm
Spojovač GTS-B: 50 mm
Hrúbka zateplenia: 60 mm
Tuleja G2: 35 mm
Spojovač GTS-B: 60 mm
Hrúbka zateplenia: 70 mm
Tuleja G2: 35 mm
Spojovač GTS-B: 70 mm
Hrúbka zateplenia: 80 mm
Tuleja G2: 65 mm
Spojovač GTS-B: 50 mm
Hrúbka zateplenia: 90 mm
Tuleja G2: 65 mm
Spojovač GTS-B: 60 mm
Hrúbka zateplenia: 100 mm
Tuleja G2: 85 mm
Spojovač GTS-B: 50 mm
Hrúbka zateplenia: 110 mm
Tuleja G2: 85 mm
Spojovač GTS-B: 60 mm
Hrúbka zateplenia: 120 mm
Tuleja G2: 105 mm
Spojovač GTS-B: 50 mm
Hrúbka zateplenia: 130 mm
Tuleja G2: 105 mm
Spojovač GTS-B: 60 mm
Hrúbka zateplenia: 140 mm
Tuleja G2: 105 mm
Spojovač GTS-B: 70 mm
Hrúbka zateplenia: 150 mm
Tuleja G2: 135 mm
Spojovač GTS-B: 50 mm
Hrúbka zateplenia: 160 mm
Tuleja G2: 135 mm
Spojovač GTS-B: 60 mm
Hrúbka zateplenia: 170 mm
Tuleja G2: 135 mm
Spojovač GTS-B: 70 mm
Hrúbka zateplenia: 180 mm
Tuleja G2: 165 mm
Spojovač GTS-B: 50 mm
Hrúbka zateplenia: 190 mm
Tuleja G2: 165 mm
Spojovač GTS-B: 60 mm
Hrúbka zateplenia: 200 mm
Tuleja G2: 185 mm
Spojovač GTS-B: 50 mm
Hrúbka zateplenia: 210 mm
Tuleja G2: 185 mm
Spojovač GTS-B: 60 mm
Hrúbka zateplenia: 220 mm
Tuleja G2: 185 mm
Spojovač GTS-B: 70 mm
Hrúbka zateplenia: 230 mm
Tuleja G2: 185 mm
Spojovač GTS-B: 80 mm
Hrúbka zateplenia: 240 mm
Tuleja G2: 185 mm
Spojovač GTS-B: 90 mm
Hrúbka zateplenia: 250 mm
Tuleja G2: 235 mm
Spojovač GTS-B: 50 mm
